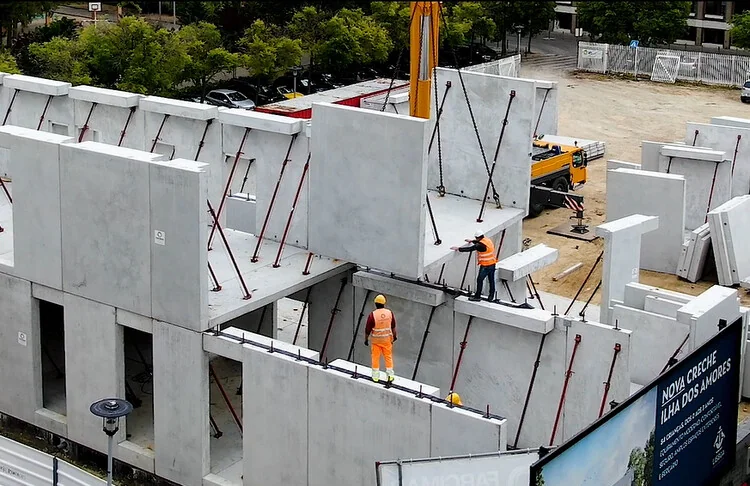

انواع اسکلت بتنی از چیست تا اجرا
در انواع سازه ها و ساختمان ها از تکنولوژی اسکلت بتنی استفاده میشود. امروز در این مقاله میخوام به چگونگی انجام و پیاده سازی انواع اسکلت بتنی بپردازیم با توسعه ساختمان همرا باشید .
بخش کوتاهی از مزیت هایش را میتوان اشاره کرد به مقاوم در مقابل آتش و لرزه بهینه تر از فولاد و ….
انواع اسکلت بتنی از نظر سیستم سازهای
در ادامه به چهارتا از سیستم های اسکلت های بتنی میپردازیم یک خلاصه کوتا از هر مدل به شکل زیر است .
سیستم قاب خمشی (مقاوم در برابر زلزله)
سیستم دیوار برشی (برای ساختمانهای بلند)
سیستم ترکیبی (قاب + دیوار برشی)
سیستم دالهای تخت (بدون تیر)
شروع میکنیم به توضیح هرکدام اول با سیستم قاب خمشی
سیستم قاب خمشی
در این سیستم، اتصال تیرها به ستونها به گونهای طراحی میشود که بتواند نیروهای جانبی ناشی از زلزله و باد را تحمل کند. اعضای قاب (تیر و ستون) با یکدیگر خمش و تغییر شکل میدهند و انرژی زلزله را مستهلک میکنند. همینطور که متوجه شدید معماری فوق العادش هزینه و زمان رو نسبت به کیفیت سرعت میبخشد. گوشی از ویژگی ها
ویژگی ها به شرح زیر است:
- بدون نیاز به دیوار برشی یا مهاربند
- انعطافپذیری بالا و رفتار شکلپذیر
- مناسب برای مناطق با خطر لرزهخیزی متوسط تا زیاد
- محدودیت ارتفاع (معمولاً تا ۱۰-۱۵ طبقه اقتصادی است)
خوب حالا که متوجه قابلیت های سیستم قاب خمشی که یکی از انواع اسکلت بتنی هستش رو متوجه شدیم میریم برای سیستم بعدی که نامش سیستم دیوار برشی هستش .
سیستم دیوار برشی
دیوار برشی، دیواری بتنی مسلح به میلگرد است که به صورت عمودی از فونداسیون تا بالای ساختمان امتداد مییابد. این دیوارها بیشتر نیروی زلزله را جذب کرده و تغییر شکل جانبی ساختمان را به شدت کاهش میدهند.خوب پس متوجه شدیم برعکس سیستم قاب خمشی در پروژه های بلند مرتبه استفاده بیشتری داره این دیوار های برشی لیستی از ویژگی های دیوار های برشی
ویژگی های دیوار برشی به شرح زیر است :
- سختی بسیار بالا در برابر بارهای جانبی
- کاهش خمش در تیر و ستونها
- مناسب برای ساختمانهای بلند (بیش از ۱۵ طبقه) و برجها
- محدودیت در معماری (دیوارها معمولاً در مسیر راهپله، آسانسور و پیرامون پلان قرار میگیرند)
حالا وقتشه بریم سراغ سیستم بعدی ولی قبل از اینکار اول شمارو دعوت میکنم به مطالعه درباره مقاله دیگر ما با نام دیوار وال اسپید چیست سیستم بعدی سیستم ترکیبی هستش ترکیب خمشی و دیوار برشی .
سیستم ترکیبی (قاب خمشی + دیوار برشی)
در این روش، هم از قاب خمشی و هم از دیوار برشی استفاده میشود. دیوار برشی بخش عمده نیروهای جانبی را میگیرد و قاب خمشی به عنوان سیستم پشتیبان عمل کرده و شکلپذیری سازه را تأمین میکند.
میشه گفت این سیستم برای عملکرد مناس در زمان زلزله های فوق شدید به شدت عالی میتونه باشه .به گوشه از ویژگی های اون اشاره میکنم فقط قبل از اینکه اینکارو انجام بدم اگر شماهم عاشق تکنولوژی های بروز در صنعت ساختمان هستید حتما مقاله بلوک میکسونال رو بهتون معرفی میکنم .
ویژگی ها به شرح زیر است:
- ترکیب سختی دیوار برشی با شکلپذیری قاب خمشی
- عملکرد بسیار مناسب در زلزلههای شدید
- اقتصادیتر از دو سیستم قبلی در ارتفاع متوسط تا بلند (۱۰ تا ۲۰ طبقه)
- رایجترین سیستم در ساختمانهای بلند بتنی ایران
سیستم دالهای تخت
در این سیستم خبری از تیر بتنی نیست و دال (سقف) مستقیماً روی ستونها تکیه میکند. معمولاً سرستونها (کلاهک) یا پانلهای ضخیمتر برای جلوگیری از سوراخ شدن دال تعبیه میشود.
ویژگیها:
- ارتفاع طبقه کمتر (حدود ۳۰-۵۰ سانتی متر صرفهجویی در هر طبقه)
- اجرای سریع قالببندی
- مناسب برای ساختمانهای اداری، پارکینگها و هتلها (امکان عبور تأسیسات در زیر سقف بدون مزاحمت تیر)
- نیاز به دقت بالا در محل اتصال دال به ستون (برش پانچ)
جدول مقایسه انواع اسکلتهای بتنی
| ویژگی | قاب خمشی | دیوار برشی | ترکیبی (قاب + دیوار برشی) | دال تخت (بدون تیر) |
|---|---|---|---|---|
| حداکثر ارتفاع مجاز (طبقه) | 10 تا 15 طبقه (در مناطق لرزهخیز کمتر) | بیش از 20 طبقه (مناسب برجها) | 15 تا 25 طبقه (رایج در ایران) | تا 10 طبقه (با احتیاط بیشتر) |
| سرعت اجرا | متوسط (نیاز به قالببندی و آرماتوربندی دقیق تیر و ستون) | سریع (دیوارها به صورت یکپارچه قالب و بتن میشوند) | متوسط (هم قاب و هم دیوار) | بسیار سریع (بدون تیر، فقط دال روی ستون) |
| هزینه مصالح | متوسط رو به بالا (میلگرد زیاد در تیر و ستون) | اقتصادی (میلگرد کمتر نسبت به قاب خمشی برای ارتفاع یکسان) | متوسط (بهینه از نظر مصرف فولاد و بتن) | صرفهجویی در تیرها اما نیاز به کلاهک یا میلگرد اضافی در محل ستون |
| سختی در برابر زلزله | متوسط (شکلپذیر، تغییر شکل جانبی نسبتاً زیاد) | بسیار بالا (سخت، تغییر شکل کم) | بالا (ترکیب سختی دیوار و شکلپذیری قاب) | پایین (مناسب مناطق با خطر لرزهخیزی کم) |
امروزه در صنعت ساختمانسازی، انتخاب نوع اسکلت یکی از مهمترین تصمیمهای مهندسی است که بر ایمنی، هزینه و سرعت اجرا تأثیر مستقیم میگذارد. اسکلت بتنی به دلیل مقاومت بالا در برابر آتش، رفتار مناسب در برابر زلزله و عمر مفید طولانی، یکی از پرکاربردترین سیستمهای سازهای در ایران و جهان محسوب میشود.
